??很強的靈活性

??管道的彎頭區域非常容易受到損壞，例如：在受到流動加速腐蝕(FAC)的影響時，然而，由于彎頭的形狀會從凸面變?yōu)榘济?，且管道的直徑各有不同，因此?duì)管道彎頭的檢測非常具有挑戰性。FlexoFORM解決方案在掃查器中采用了柔性相控陣探頭技術，有效地解決了檢測管道彎頭的難題。如果添加了水層裝置，這種解決方案還可以在檢測直徑從4.5英寸到平面的彎頭區域時，采集到方便解讀的數據，并具有以下多個優勢特性：

??覆蓋整個彎頭區域

??直觀的2維C掃描成像

??高分辨率數據(1毫米 × 1毫米)

??對彎頭區域的壁厚進行快速測量

??高分辨率數據

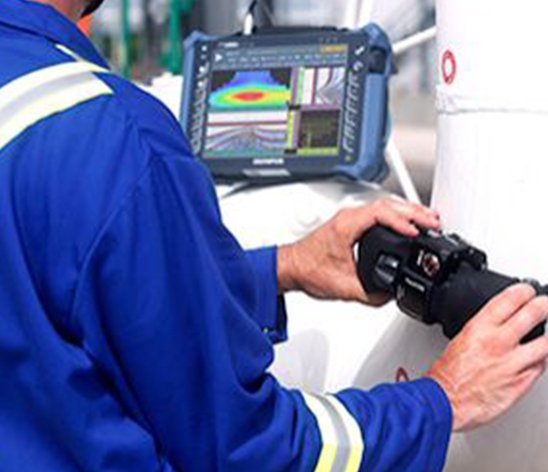

??掃查器與一臺OmniScan MX2或OmniScan SX儀器一起使用，可以探測和測量不同類型的損傷或異?，F(xiàn)象，如：剩余壁厚、點蝕、管壁內的分層現象，或夾雜物。高密度數據與探傷儀或OmniPC軟件所提供的多種視圖相結合，可以為用戶呈現有關彎頭狀態的清晰圖像，從而可使用戶更迅速、更方便地解讀檢測數據。

??這種解決方案在掃查方向上進行編碼，而且掃查器上直接裝有一個步進按鈕，可以在次軸方向上進行步進增量操作。

??磁輪可以使掃查器穩固地貼附在管道上，而泡沫墊圈會與表面長久接觸，從而可使水層保持充水的狀態。

??掃查器使用水楔，可以在很大程度上降低水的消耗量，并可輕松處理水中的氣泡，同時還可使掃查器貼附在彎頭的凸面和凹面上，在檢測中等粗糙程度的表面時獲得較好的耦合效果，并使數據與表面回波同步。

??每個水楔都呈曲面，以適用于特定直徑的管道。只需將探頭和楔塊組裝件安裝到掃查器上，就可以使用這套系統進行檢測了。

??掃查選項

??縱向掃查

??在檢測較小的管道或檢測區域集中在管道周?chē)奶囟▍^(qū)域時，這種掃查配置非常有用。FlexoFORM的縱向掃查能力還使其成為檢測發電站鍋爐水冷壁的一種強大的工具。

??手動掃查小直徑彎頭

??我們還可為用戶提供用于檢測直徑小于4.5英寸管道的小直徑楔塊系列。使用這些楔塊，用戶可以手動掃查直徑從1.3英寸到4英寸的彎頭拱背(外拱線)區域或管道。要獲得編碼C掃描圖像，可以將SFA1-SMALL楔塊系列與Mini-Wheel(袖珍輪)編碼器裝配在一起進行掃查。

??自動掃查

??在某些應用中，縱向掃查比周向掃查更適合。在檢測直徑在8.625英寸以上，包括平面的管道時，可以使用SFA1-AUTO楔塊系列。
